GUIDE DE CONCEPTION
Meuble de Pignon Sous Toiture
Suivez, étape par étape, notre guide d'aide à la conception votre meuble pignon sous toiture MyDimm sur mesure.
Télécharger le guide
Sommaire
1ère étape : créez le projet
2e étape : identifiez le meuble dans le projet
3e étape : choisissez le matériau
4e étape : prenez les mesures
5e étape : divisez le meuble
6e étape : réalisez une plinthe
7e étape : ajoutez les tablettes
8e étape : enregistrez et vérifiez le projet

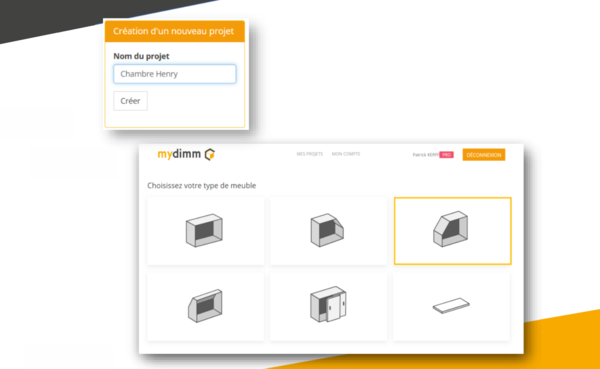

1ère étape : créez le projet
Nommez le projet (exemple : Chambre Henry).
Sélectionnez le type de meuble ‘pente à gauche’ (ou droite selon votre projet).
En général, un projet correspond à une pièce ou un dossier client.
Un projet MyDimm contient plusieurs meubles qui seront combinés.

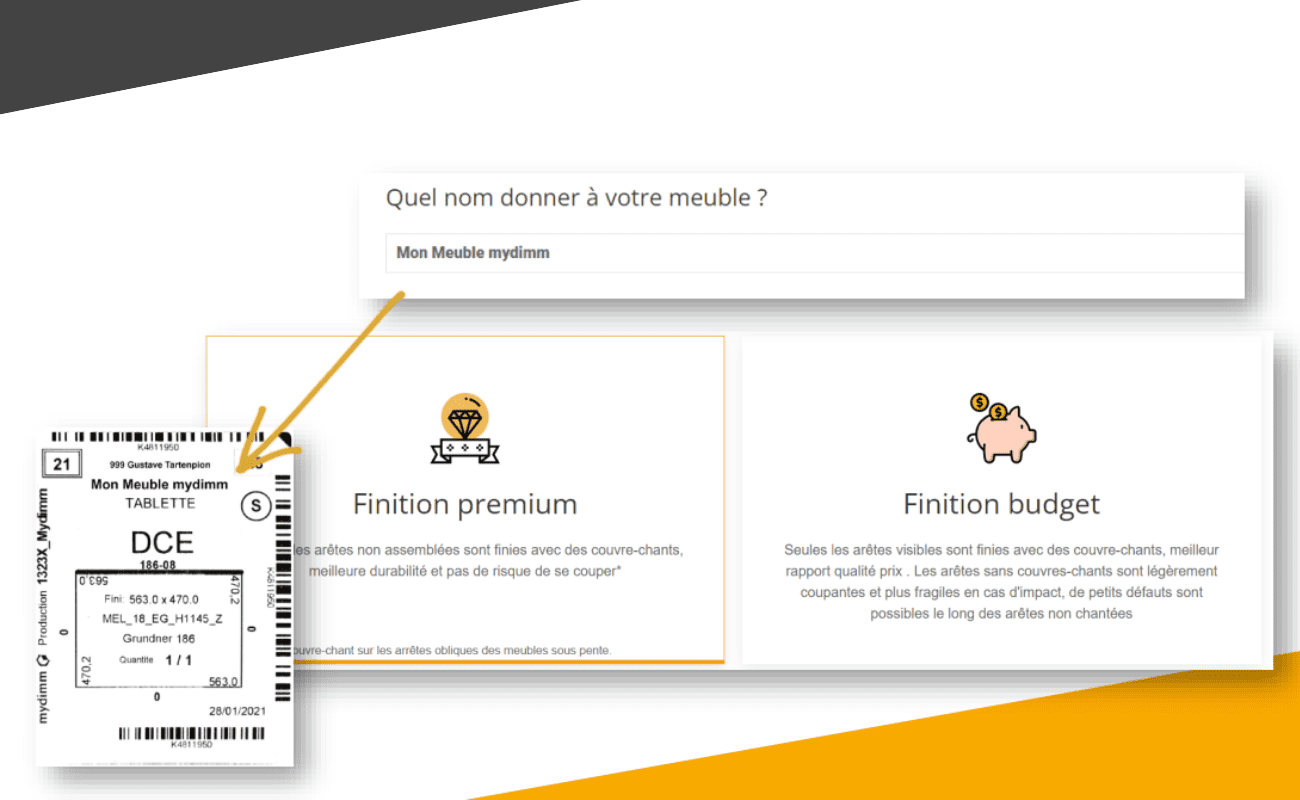

2e étape : identifiez le meuble dans le projet
Nommez le meuble dans le projet (ex. Meuble TV, placard gauche, Dressing droit, …).
Choisissez le type de finition.
Le nom introduit sera imprimé sur l’étiquette collée sur chaque planche du meuble

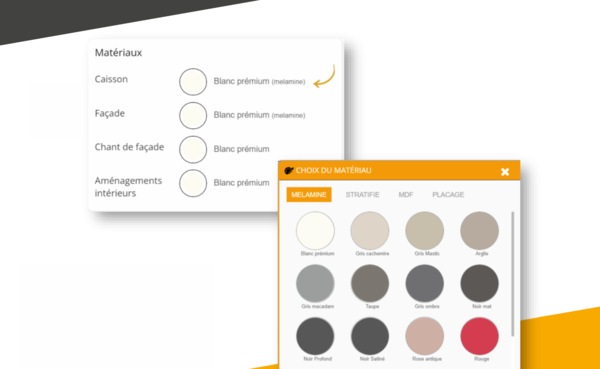

3e étape : choisissez le matériau
Via l'onglet

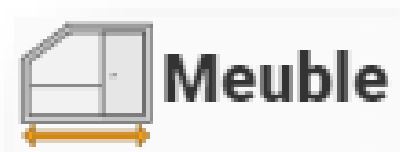

Meuble
sélectionnez le type de matériau que vous souhaitez.
Pour notre meuble, il est nécessaire de sélectionner uniquement le matériaux pour le Caisson puisqu’il n’y a pas de façade.
Les matériaux disponibles sont
Mélaminé
Stratifié
MDF
Placage

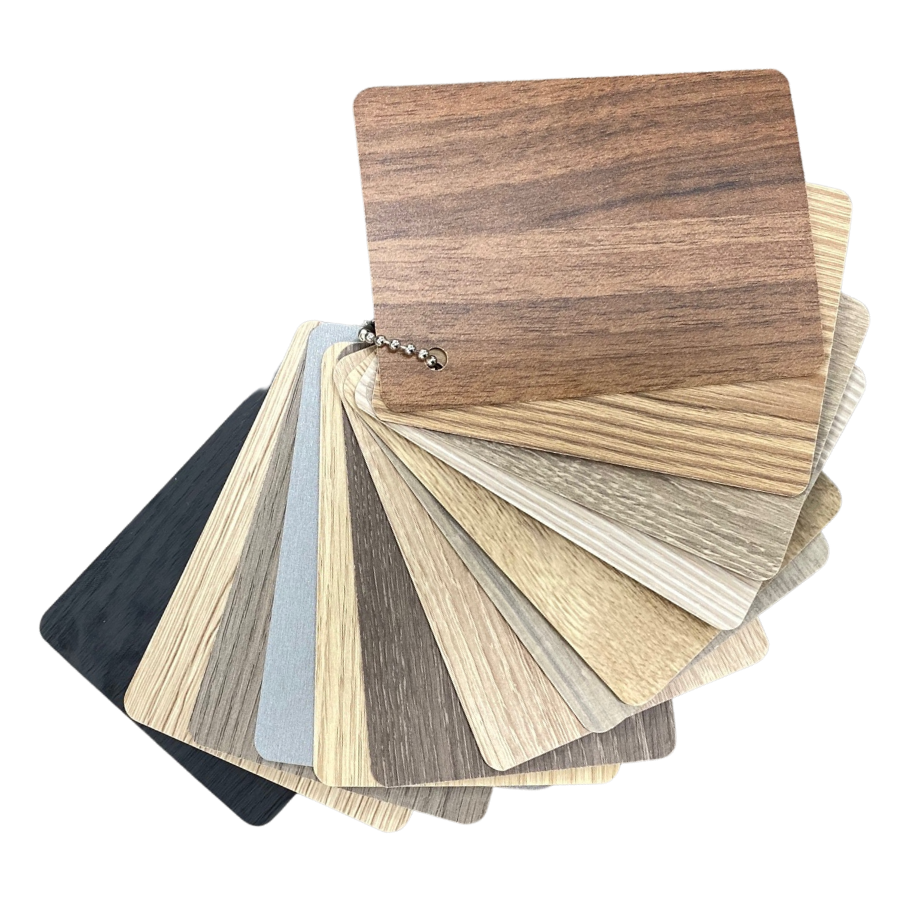

Commandez gratuitement des échantillons.
4e étape : prenez les mesures

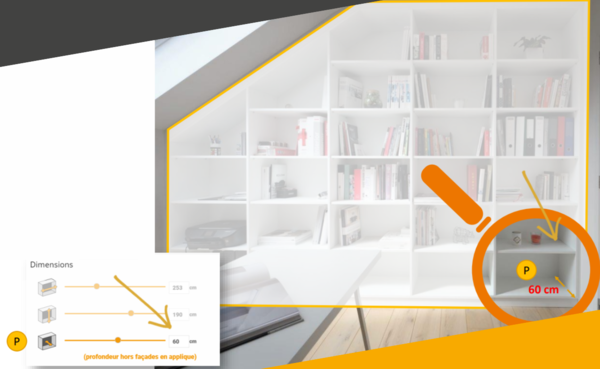

1. Relevez la profondeur
Via l'onglet
Indiquez la profondeur.
Entrez vos mesures en CM ou MM avec le bouton en haut d’écran.

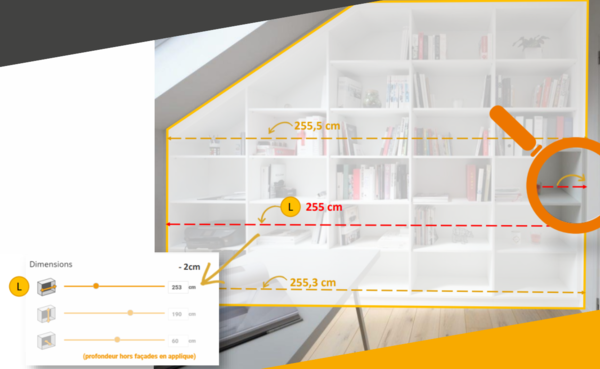

2. Relevez la largeur bord à bord
Relevez la largeur bord à bord, puis reportez.
Prenez les mesures à plusieurs endroits afin
de vérifier que sol et plafond sont parallèles.
Conservez la taille minimale.
Nous conseillons de réduire de 2 cm pour éviter tout
problème lors du montage.

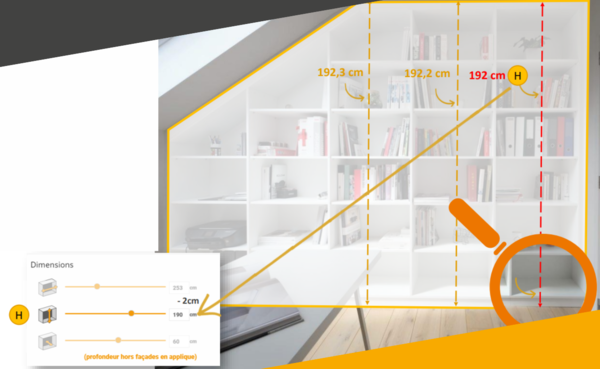

3. Relevez la hauteur sous plafond
Relevez la hauteur sous plafond, puis reportez.
Prenez les mesures à plusieurs endroits afin
de vérifier que les murs sont parallèles.
Conservez la taille minimale.
Nous conseillons de réduire de 2 cm pour éviter tout
problème lors du montage.

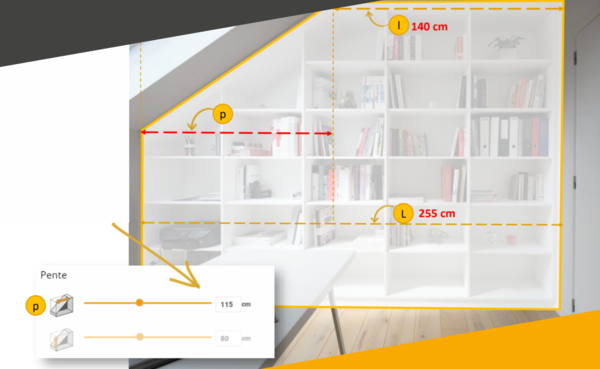

4. Introduisez les dimensions de la largeur de la pente
p
La largeur de la pente qui équivaut à la largeur bord à bord – la largeur plafond.
( soit
L
-
I
dans notre exemple :
255 cm – 140 cm = 115 cm )

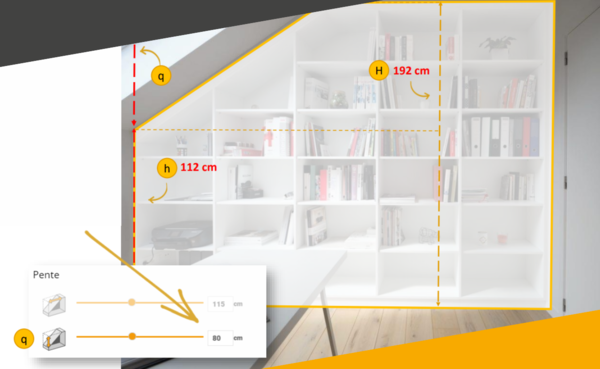

5. Introduisez les dimensions de la hauteur de la pente
q
La hauteur de la pente qui équivaut à la hauteur totale – la hauteur du côté.
( soit
H
-
h
dans notre exemple :
192 cm – 112 cm = 80 cm )

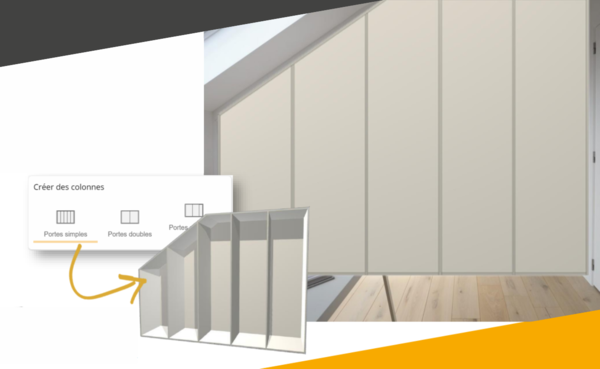

5e étape : divisez le meuble
Via l'onglet
Divisez le meuble.
MyDimm divise l’espace disponible automatiquement de manière optimale.
6e étape : réalisez une plinthe
Via l'onglet

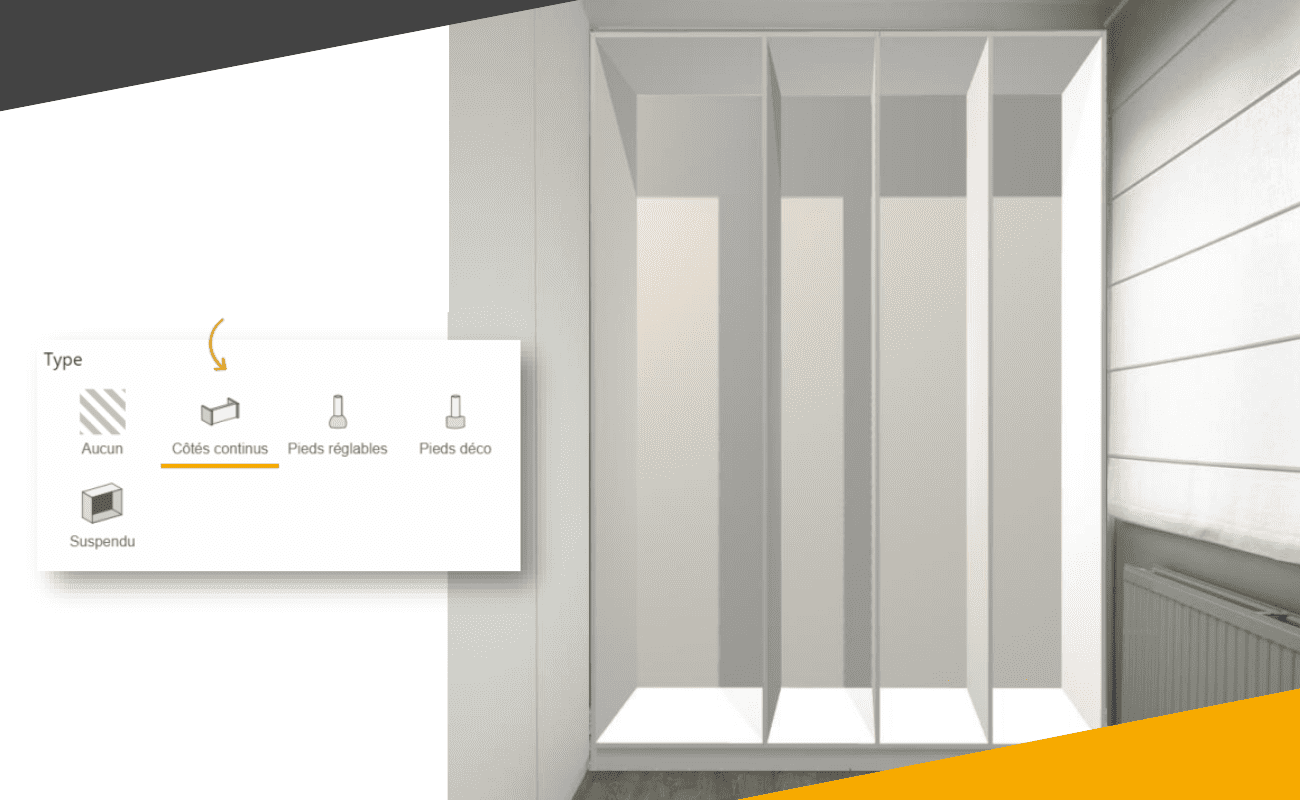

Sélectionnez une plinthe côtés continus.
Il est possible de commander une plinthe avec pieds réglables.
Dans ce cas, il sera nécessaire de commander une découpe de panneaux pour la plinthe.
7e étape : ajoutez les tablettes

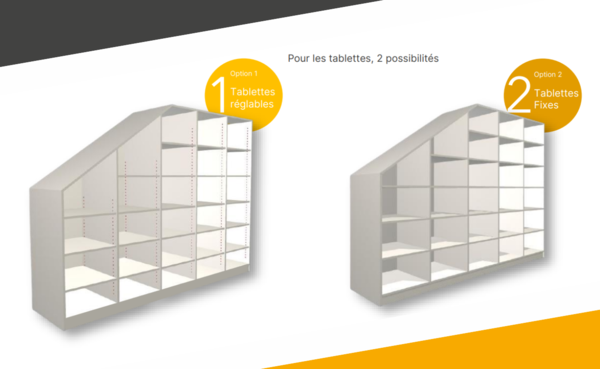

Pour les tablettes, vous avez deux possibilités : tablettes réglables ou tablettes fixes.

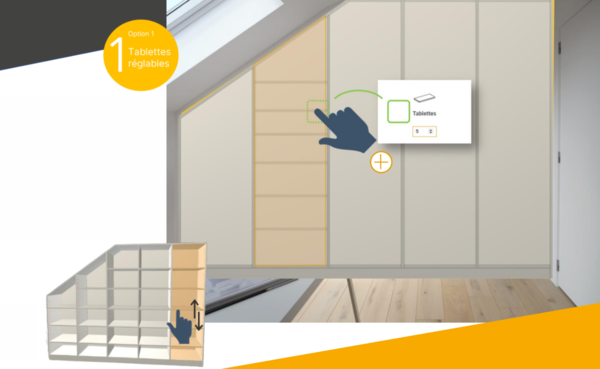

Option 1 : Tablettes réglables
Sélectionnez l'onglet

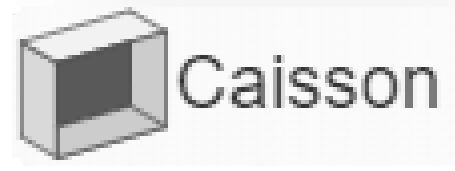

Sélectionnez un caisson en cliquant
(le caisson sélectionné est affiché en orange)
.
Précisez le nombre de tablettes désirées puis faites un glisser/ déposer (Drag/Drop) du bloc Tablettes vers le caisson désiré ou cliquez sur
+
Vous déplacez les tablettes en les sélectionnant avec la souris.

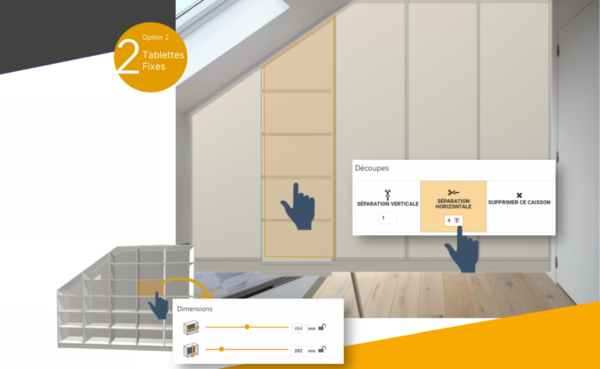

Option 2 : Tablettes fixes
Sélectionnez l'onglet
Sélectionnez un caisson en cliquant
(le caisson sélectionné est affiché en orange)
.
Précisez le nombre de séparations horizontales désirées. Mydimm divise votre meuble de manière optimale.
Chaque bloc peut être ajusté individuellement
Le pictogramme
permet de figer la dimension.
8e étape : enregistrez et vérifiez le projet
Enregistrez votre projet

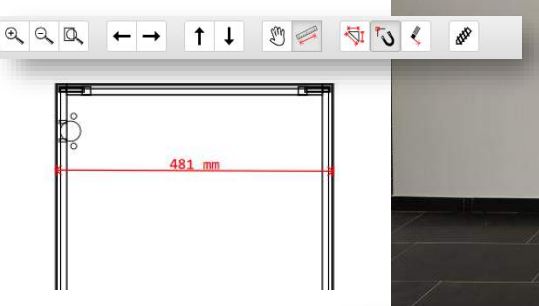

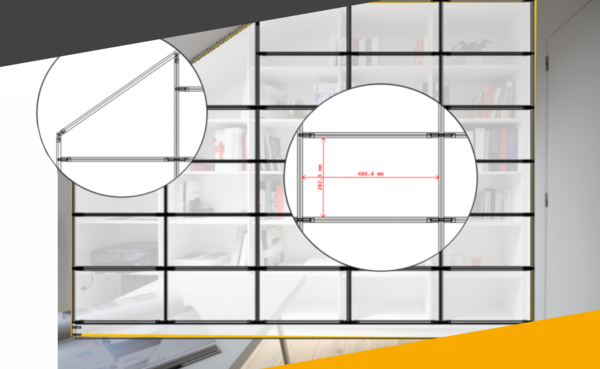

Visualisez chaque bloc en 2D pour vérifier les détails et mes mesures.
Confirmez votre commande.
